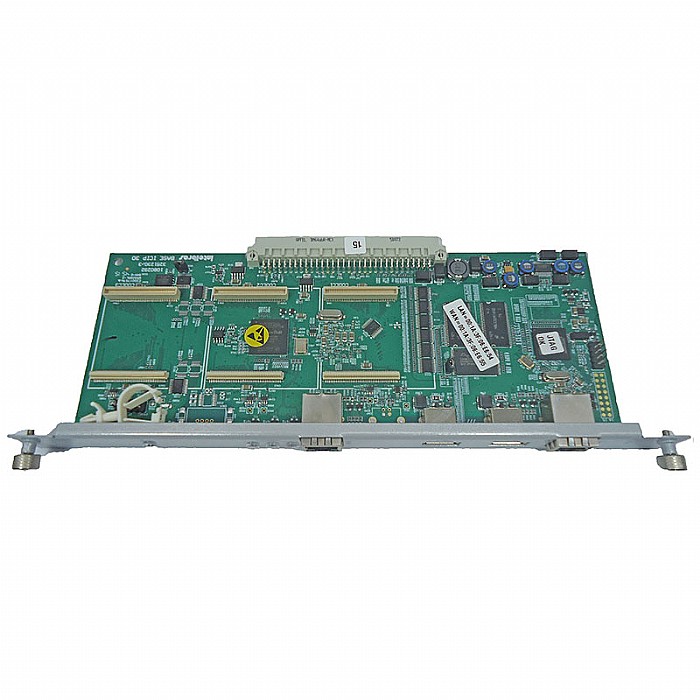

PLACA BASE ICIP 30
A Placa Base ICIP 30 é responsável pelo processamento das informações de rede, protocolos de acesso e conexões a rede do cliente e internet.
Características:
- Interface de rede LAN;
- Porta UTP fast Ethernet RJ45 10/100 para acesso a rede local;
- Portas USB: 2 Portas USB host para conexão de periféricos como a Chave de Hardware ICIP de licenças para Ramais e Troncos SIP e modem 3G, 1 Porta USB D para uso da Assistência Técnica;
- Interface de rede WAN;
- Porta UTP fast Ethernet RJ45 10/100 para conexão externa de acesso a internet;
- LEDs de Codec1 à Codec3 (um para cada módulo) Placa Codec ICIP 30;
- Cadência;
- Estado;
- Permanentemente apagado;
- Módulo com ID inválido ou módulo não detectado;
- Permanentemente aceso;
- Módulo com ID válido detectado, mas não inicializado;
- Piscando muito rapidamente (100 ms ON / 100 ms OFF);
- Módulo sendo inicializado (download de firmware);
- Piscando rapidamente (300 ms ON / 300 ms OFF);
- Módulo inicializado e FW operando;
- Piscando intermitente (1.400 ms ON / 100 ms OFF);
- Falha de inicialização do módulo;
- LED indicativo do status da Placa Base ICIP 30;
- Permanentemente aceso;
- Placa não inicializada;
- Piscando muito rapidamente (100 ms ON / 100 ms OFF);
- Placa inicializando (Linux inativo);
- Piscando rapidamente (500 ms ON / 500 ms OFF);
- Placa inicializando (Linux ativo, e inicializando serviços);
- Piscando moderadamente (1 s ON / 1 s OFF);
- Placa inicializada e operando (Programador WEB Ativo);
- Piscando intermitente (1400 ms ON / 300 ms OFF);
- Falha de Inicialização da placa;
- Parafusos de fixação: 2 parafusos responsáveis pela fixação da placa no bastidor e pelo aterramento;
- Conectores para Placa Codec ICIP 30;
- Existem 3 posições disponíveis para a conexão, podendo assim atingir até 30 canais VoIP (depende das licenças adquiridas através da Chave de Hardware ICIP).
